Актуальность разработки проектов и установки временных защитных сооружений на сегодняшний день не вызывает споров. В 2023 году наша компания разработала такие железобетонные, быстросборные сооружения.
Такие сооружения уникальны тем, что может снабжаться как отдельными панелями, так и комплексно с системами воздухоснабжения, водоснабжения и водоотвода, электроснабжения, а также системами пожарной сигнализации и системой контроля доступа в помещение, в зависимости от потребностей Заказчика.
Полная комплексная поставка предусматривает:
-Бронированнюю входную дверь в хранилище с уплотненными притворами, которые обеспечивают:
защиту от воздействия ударной волны, проникновение отломков и проникновение ядовитых газов внутрь хранилища.
-Тамбур-шлюз при входе, где предусмотрен шкаф для грязной одежды согласно требованиям п.6.1.11, ДСТУ
9195:2022.

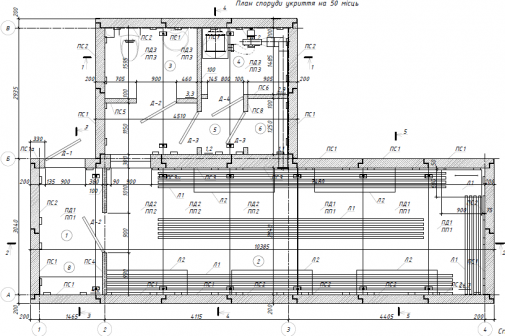

- Основное помещение хранилища, вход которого с установлеными противопожарными стальными дверями EI60, с уплотнителем.
В свою очередь, основное помещение предусматривает два яруса, на первом ярусе у стен и центра расположены сидячие места в количестве 50шт, второй ярус предусмотривает лежаки в количестве 5шт. В случае завалов главного входа в хранилище, предусмотрен аварийный выход через люк 0,6х0,9м. Высота помещений внутри хранилища составляет 2,3м.
Из основного помещения предусмотрен вход в санузел (унитаз, умывальник) с сетями водоснабжения и канализацией выведенными наружу для подключения к внешним сетям. В полу предусмотрен аварийный канализационный короб и запасы питьевой бутилированной воды, в случае повреждение наружных сетей.
Около санузла расположен тамбур, в котором организован вход в электропомещение и вентиляционного помещения.Вентиляционное помещение оснащено приточным и вытяжным каналами из металлических труб ведущих на наружу.
В электропомещении установлен навесной силовой распределительный щит LP, рассчитанный мощность 8,4кВт. Питание щита LP осуцществляется по средствам подключения его к внешней сети 220В.
Распределенные группы питания предназначены для освещения, силовых розеток, систем вентиляции, пожарной сигнализации, аварийноого освещения. Ввод кабеля выполняется через стальную гильзу Д40. В щите LP установлен вводный автоматический выключатель на 40А, ограничитель перенапряжения, однофазный счетчик и групповые автоматические выключатели для питания различного оборудования.
Для разветвления кабелей предусмотрены коробки с клеммами. Проходы между стенами предусмотрены в стальной гильзе с последующей закладкой отверстий пожароустойчивой пеной. Предусмотрено проектом аварийное освещение от источника бесперебойного питания на 1,5 кВт, который обеспечивает аварий освещения помещений до 48 часов. Автоматическая система зарядки аккумулятора при восстановлении питания.
Аварийные светодиодные светильники имеют свой аккумулятор, который обеспечивает освещение до 6 часов. Разводки по помещениям для аварийного освещения предусмотрены открыто в гофротрубе по стенам и потолкам пожароустойчивым кабелем (N)HXH-FE 180/E90 3х1.5 мм. Также предусмотрено освещение помещений с помощью накладных светодиодных светильников в каждой комнате. Управление светом осуществляется с помощью одноклавишных выключателей.
В санузле, помещении для хранения воды, электропомещении и помещения укрытия установлены бытовые розетки 220В Р=0,5кВт, в помещение укрытия предусмотрены установка силовых розеток 16А для подключения электрических
конвекторов Р=0,5кВт каждый. Питание системы вентиляции и электрических конвекторов выведено в отдельную
группу, которая присоединена к пожарной сигнализации. При срабатывании пожарной системы реализовано выключение
систем вентиляции и приборов электрических конвекторов Предусмотрен проект питания системы пожарной сигнализации, системы вентиляций и автоматизации.
Разводки по помещениям предусмотрены открыто гофротруби по стенам и потолкам кабелем ВВГнг 3х2,5мм для силовой сети и потолкам кабелем ВВГнг 3х1,5мм для освещения.
На данный проект компания ALD в феврале 2023 года получил сертификаты качества ISO 9001, а также сертификаты соответсвия на железобетонные панели, которые используются для монтажа сооружений. А также получила сертификат соотвествия на сооружение в целом.
.
